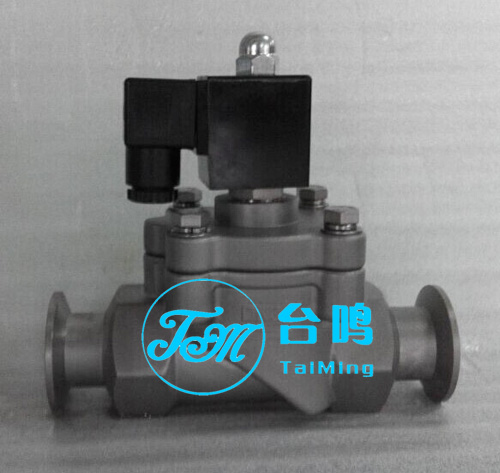

带信号反馈电磁阀

品牌名称：台鸣 Tai ming

公称直径：DN1～DN500

控制方式：常开式、常闭式

阀体材质：304不锈钢、316不锈钢

连接方式：管接（内螺纹）、法兰、焊接

温度范围：-196℃～0℃、0℃～+600℃

公称压力：-0.1MPa～0MPa、0.03～300MPa

电源电压：AC220V—AC380V、DC12V—DC24V

适用介质：蒸汽、空气、燃气、水、氮气等腐蚀性介质

防护等级（可选）：普通型、防水型、防腐型、防爆型

产品概述:

带信号反馈电磁阀能在远程自动化控制，随时能观测到电磁阀是否处于正常工作状态，而开发的一款新型阀门，它是基于电磁阀本身集成了信号反馈器，由PLC系统自动控制，在电磁阀的通断都会反馈给PLC系统一个电源信号反馈，监测出电磁阀的运行工作状态，该信号反馈电磁阀能长期使用在远程控制的自动化领域。

带信号反馈电磁阀安装须知

1、电磁阀现场安装必须按照国家易爆危险场所“电气安全规程” 中有关规定进行

2、安装电磁阀（线圈）必须牢固可靠

3、电磁阀线圈有三孔插头，其中上为接地线，左右孔接工作导线

4、安装电磁阀前应先将管道内部用压缩空气清洗干净

5、流体介质清洁无杂质、如果介质中有杂质，电磁阀进口前必须安装密度100目以上的过滤器

6、单向电磁阀安装时注意阀体上箭头方向要求与管道流向一致

7、电磁阀应水平垂直安装（线圈向上最佳）

8、非工作人员不得拆卸电磁阀或线圈电气部件

信号反馈器：当电磁阀通电打开时，公共线与开信号线相通，与关信号线不通；当电磁阀断电关闭时，公共线与关信号线相通，与开信号线不通

带信号反馈电磁阀工作原理

常闭型：电磁阀线圈通电时阀打开，断电时阀关闭；开关分别给系统一个信号反馈提示

常开型：电磁阀线圈通电时阀关闭，断电时阀打开；开关分别给系统一个信号反馈提示
